SLZ 1000E

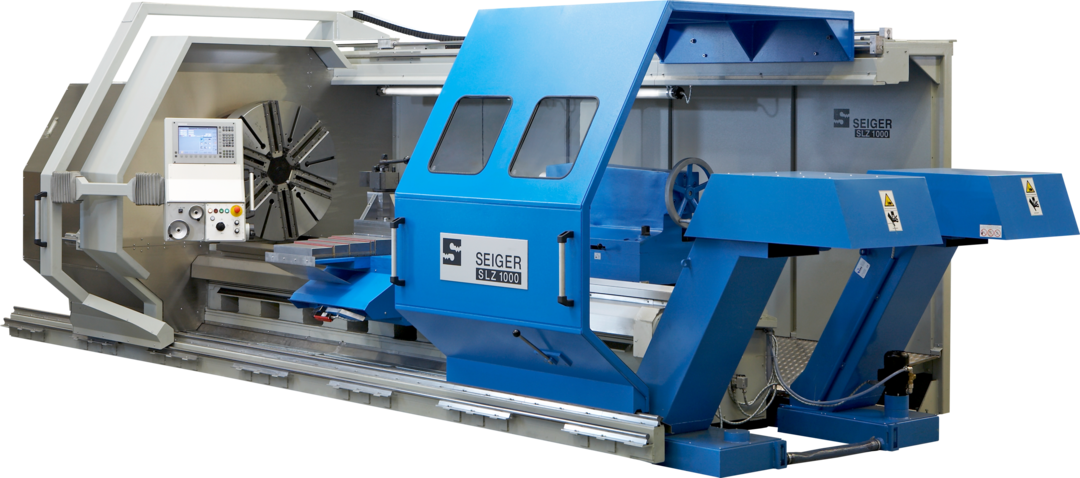

Циклический токарный станок SEIGER: Точность, мощность и стабильность для предприятий с высокими требованиями в своем классе

Подробнее

SLZ 1000E

Информация

Отправить запрос Скачать техническое описание

Общие сведения

С системой управления ЧПУ или циклическим управлением Siemens или Heidenhain
Высокая точность и жесткость шпинделя
Терморазрыв за счет редуктора с автоматическим переключением, главный привод 46 кВт
Диаметр отверстия шпинделя стандартный 130 мм, опционально до 530 мм
Закаленные шлифованные направляющие поперечных салазок с телескопическим кожухом
Стеклянная линейка на оси Х с воздушной защитой
Стойкая к деформациям станина коробчатой формы, с двойными призматическими направляющими из высококачественного чугуна с закаленной тонко шлифованной поверхностью
Опция – 2 транспортера для лучшего отвода стружки
Дополнительная передняя направляющая для повышения прочности фартука
Частичное или полное защитное ограждение
Привод оси Z с зубчатой рейкой, прямое измерение хода при расстоянии между центрами от 5 000 мм

Преимущества

Фото

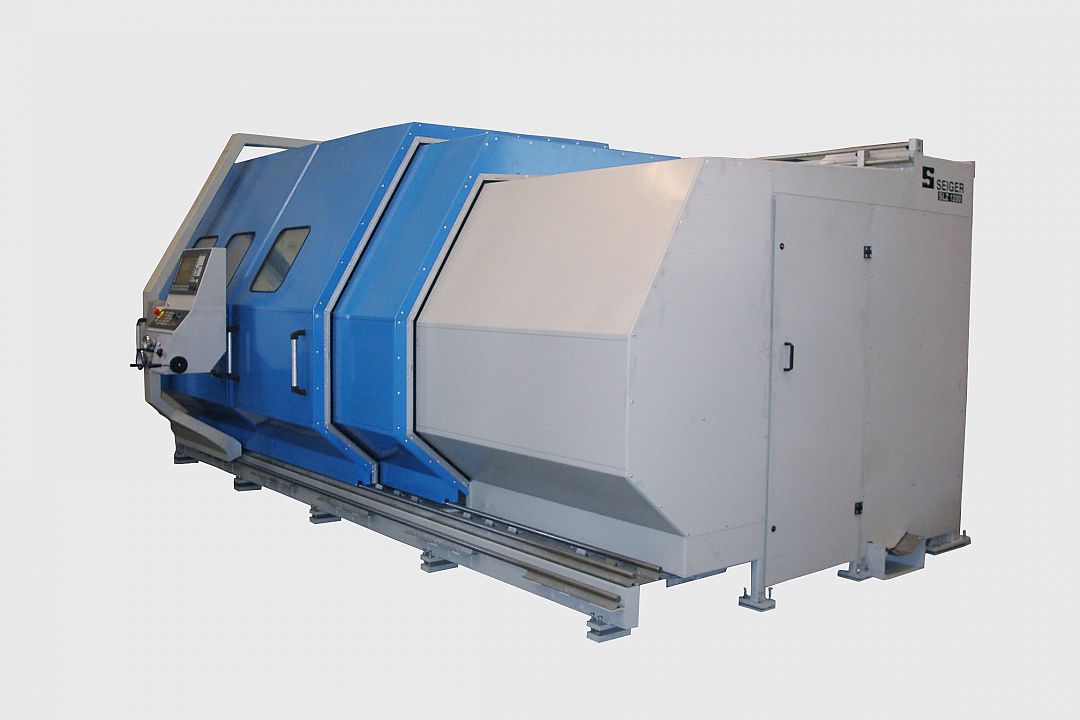

Компактное закрытое защитное ограждение по периметру, телескопические двери спереди со стороны оператора.

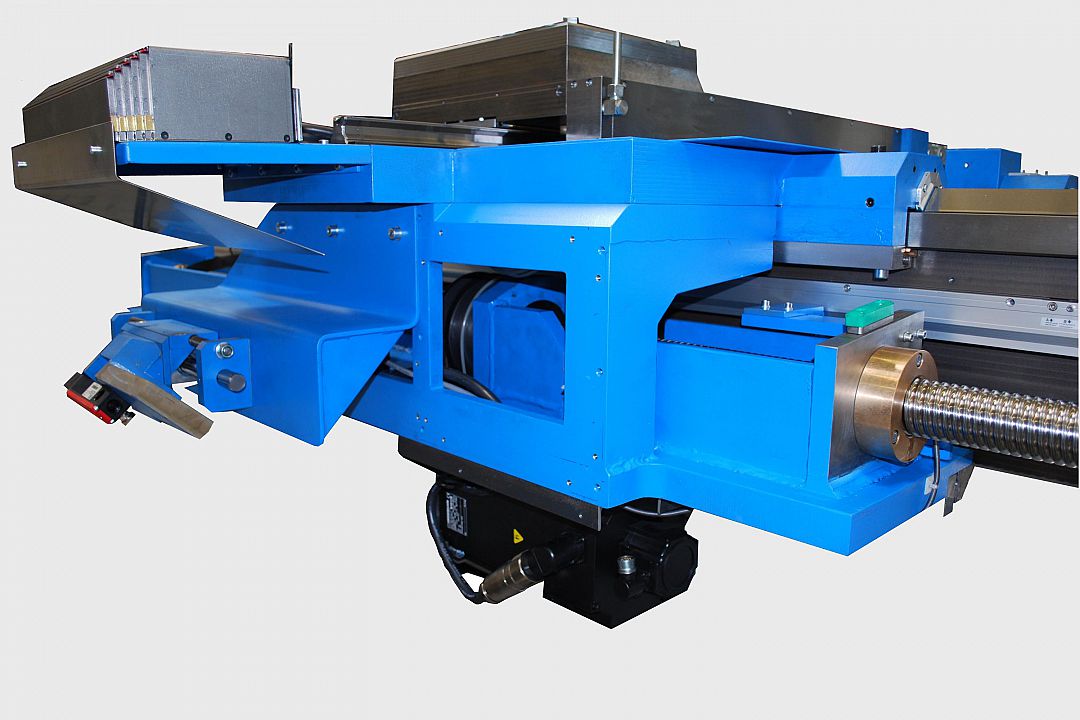

Привод оси Z через шарико-винтовую пару с приводной гайкой.

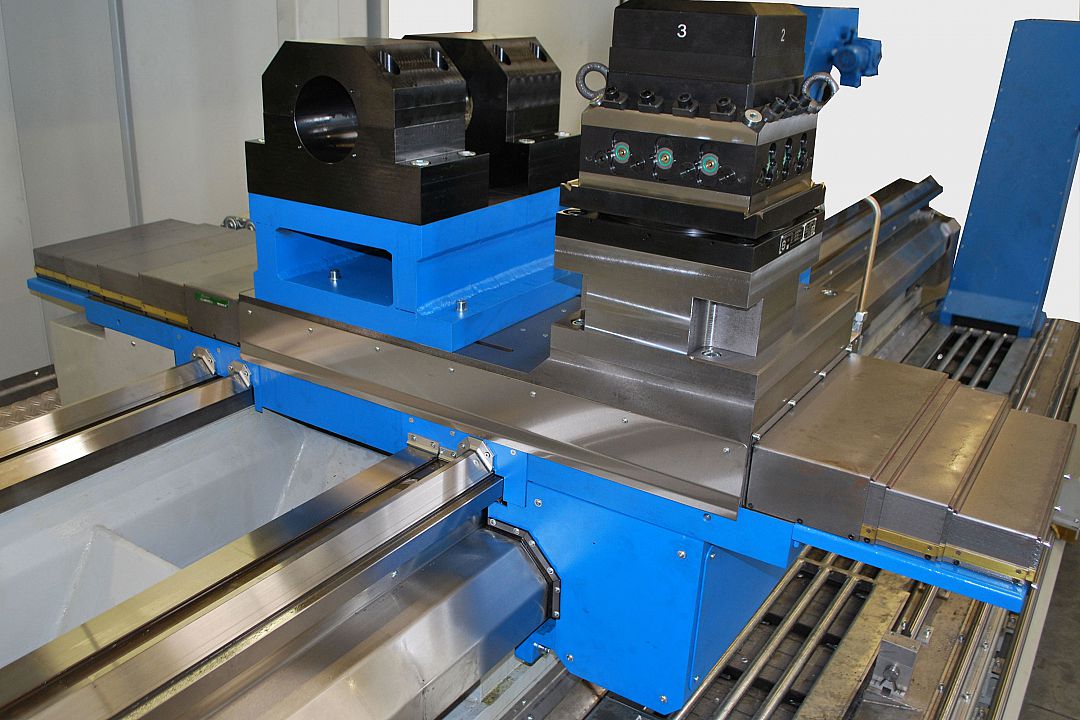

Устойчивые продольные салазки со специальным оборудованием – револьверной головкой перед центром вращения и зажимной опорой борштанги за центром вращения.

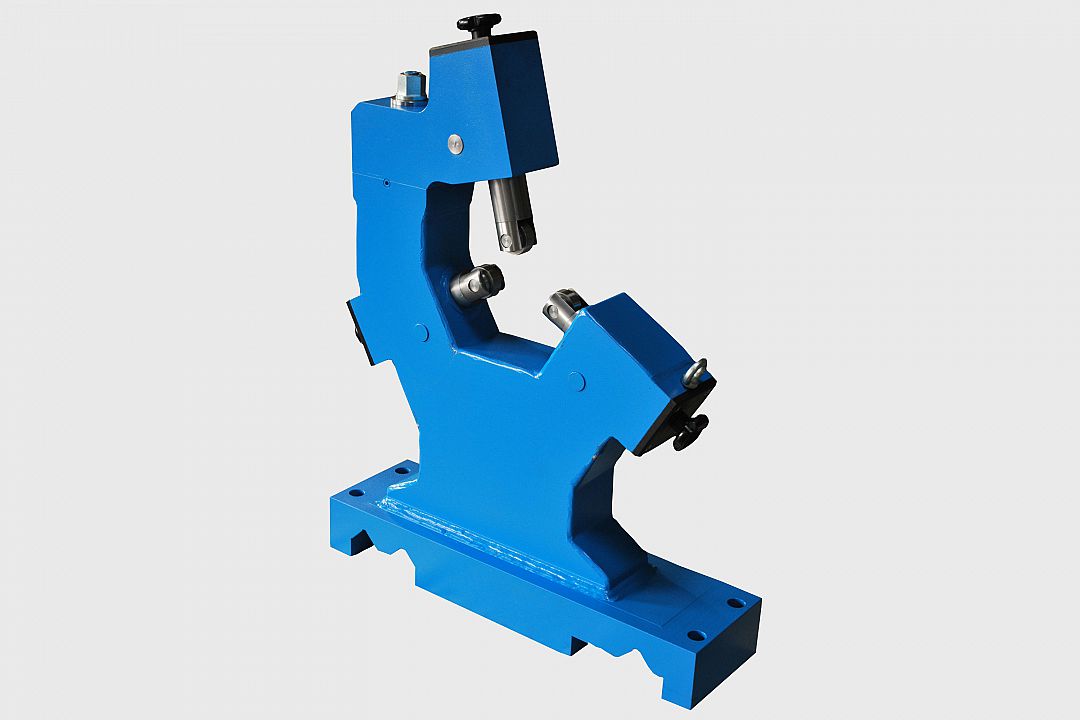

В качестве опции предлагаются различные конструкции люнетов.

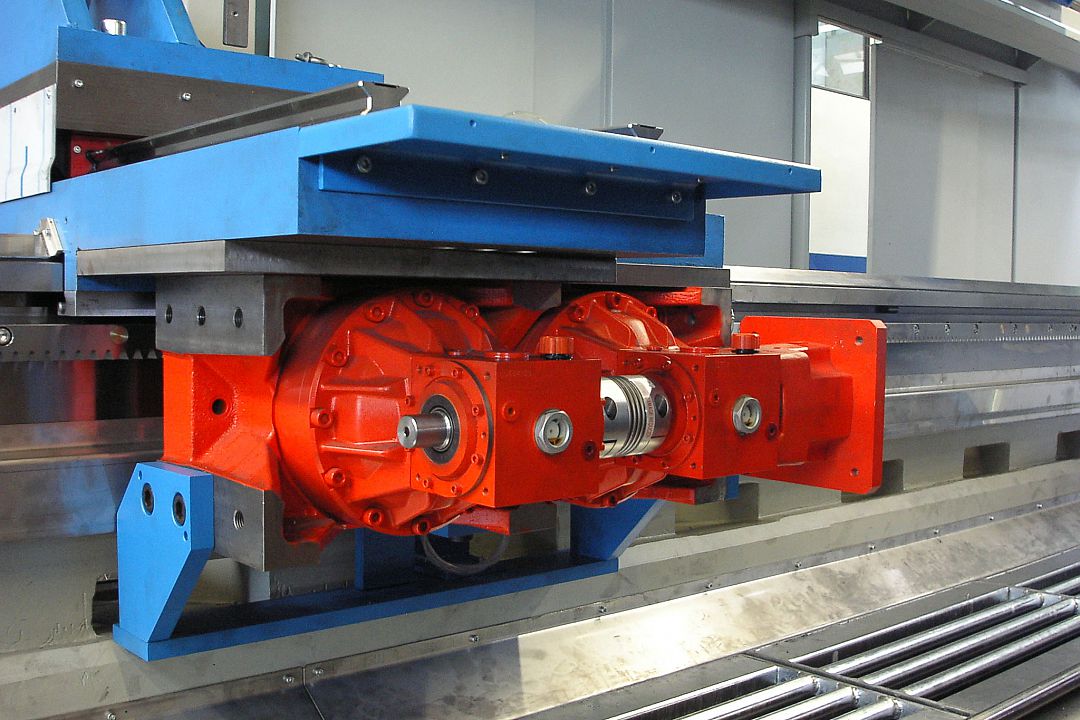

При расстоянии между центрами от 5 000 мм – привод с зубчатой рейкой с редуктором.

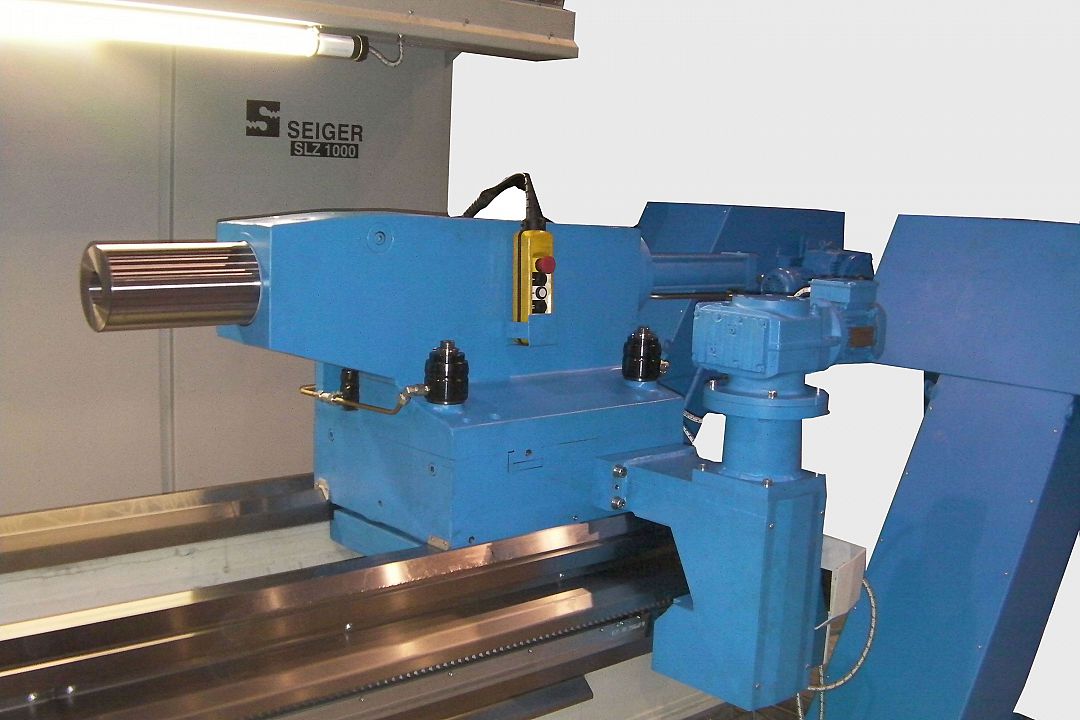

Цельная задняя бабка, пиноль 160 мм, в данном случае с опциями: гидравлическая задняя бабка с зажимом станины и электрическим приводом хода.

Цельный корпус шпиндельной бабки с зубчатой передачей в масляной ванне. Терморазрыв между подшипниками и автоматическим редуктором. Главный шпиндель на 3 подшипниках. Опция – различные варианты отверстия.

Компактное закрытое защитное ограждение по периметру, телескопические двери спереди со стороны оператора.

Привод оси Z через шарико-винтовую пару с приводной гайкой.

Устойчивые продольные салазки со специальным оборудованием – револьверной головкой перед центром вращения и зажимной опорой борштанги за центром вращения.

В качестве опции предлагаются различные конструкции люнетов.

При расстоянии между центрами от 5 000 мм – привод с зубчатой рейкой с редуктором.

Цельная задняя бабка, пиноль 160 мм, в данном случае с опциями: гидравлическая задняя бабка с зажимом станины и электрическим приводом хода.

Цельный корпус шпиндельной бабки с зубчатой передачей в масляной ванне. Терморазрыв между подшипниками и автоматическим редуктором. Главный шпиндель на 3 подшипниках. Опция – различные варианты отверстия.

Технические характеристики и мощность

Технические характеристики

SLZ 1000E	Единица измерения	величина
Диаметр обработки над станиной	мм	1.010
Диаметр обработки над поперечными салазками	мм	650
Ширина станины	мм	750
Шпиндельная головка по DIN 55027	размер	15
Диаметр отверстия шпинделя	мм	130 / 530 (Опционально)
Диаметр отверстия шпинделя в переднем подшипнике	мм	220 / 670 (Опционально)
Диаметр пиноли задней бабки	мм	160
Ход задней бабки	мм	315
Конус Морзе задней бабки	MK	6
Расстояние между центрами	мм	1.000 – 20.000

мощность

SLZ 1000E	Единица измерения	величина
Главный привод	кВт	46
Диапазон частоты вращения	1 / мин	1 – 900

Габариты
Длина	мм	3.800 + Расстояние между центрами
Ширина	мм	3.300
Высота	мм	2.550
