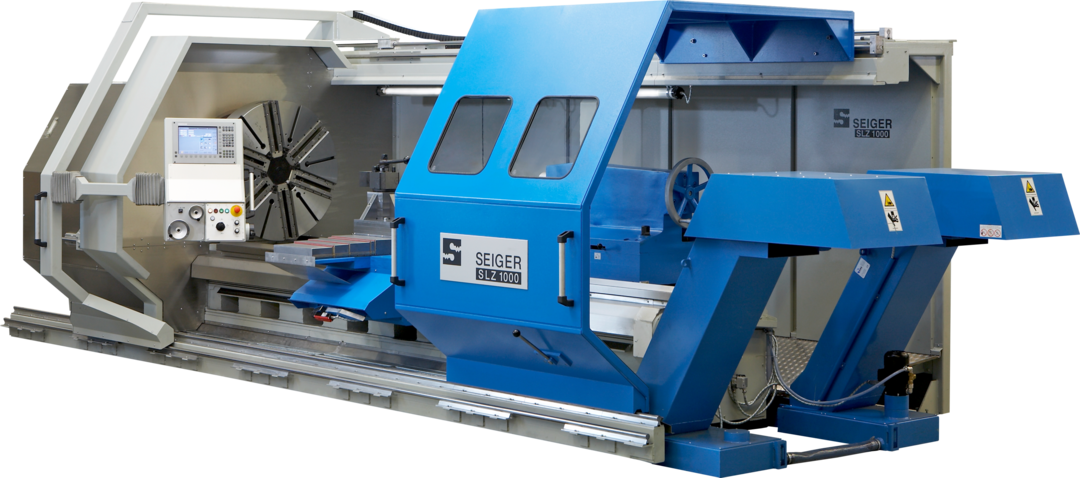

SLZ 1000E

SEIGER Zyklen-Drehmaschine: Präzision und Leistung für den Anspruchsvollen Anwender für stabilste Technik in seiner Klasse

Mehr erfahren

SLZ 1000E

SEIGER Zyklen-Drehmaschine: Präzision und Leistung für den Anspruchsvollen Anwender für stabilste Technik in seiner Klasse

zurück

Informationen

Anfrage senden Datenblatt herunterladen

Allgemeine Informationen

Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
Hohe Genauigkeit und Steifigkeit der Drehspindel
Thermische Trennung durch automatisch schaltendes Getriebe, 46 KW Hauptantrieb
Spindelbohrung Ø 130 mm Standard, Option Ø bis 530 mm
Planschieberführungen gehärtet und geschliffen mit Teleskopabdeckung
Glasmaßstab in der X-Achse mit Sperrluftsystem
Verwindungssteifes Kastenbett mit Doppel-Prismenführung, aus hochwertigem Guß mit gehärteten feinstgeschliffenen Führungsbahnen
2 Späneförderer zur besseren Abfuhr als Option
Zusatzführung vorne zur Verstärkung des Schloßkastens
Teilverkleidungen oder Vollverkleidungen herstellbar
Z-Achsenantrieb über Zahnstangenantrieb und direkter Wegmessung ab Spitzenweite 5.000 mm

Features im Überblick

Fotos

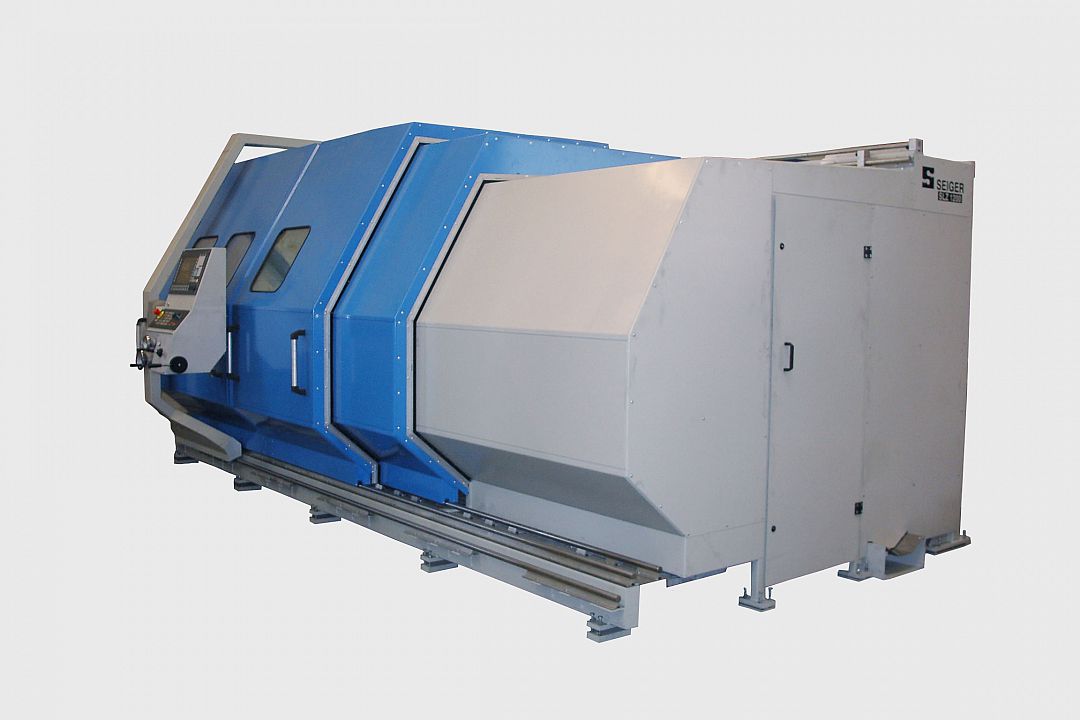

Kompakte Verkleidung umlaufend geschlossen, vorne Teleskoptüren an der Bedienerseite.

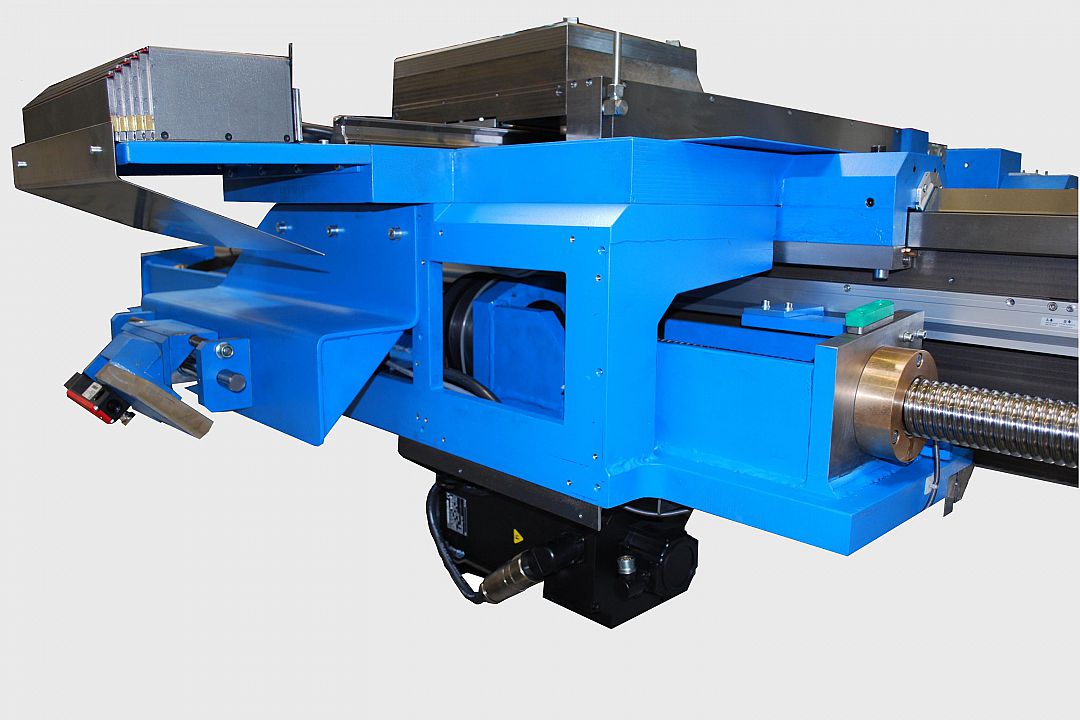

Z-Achsenantrieb über Kugelrollspindel mit angetriebener Mutter.

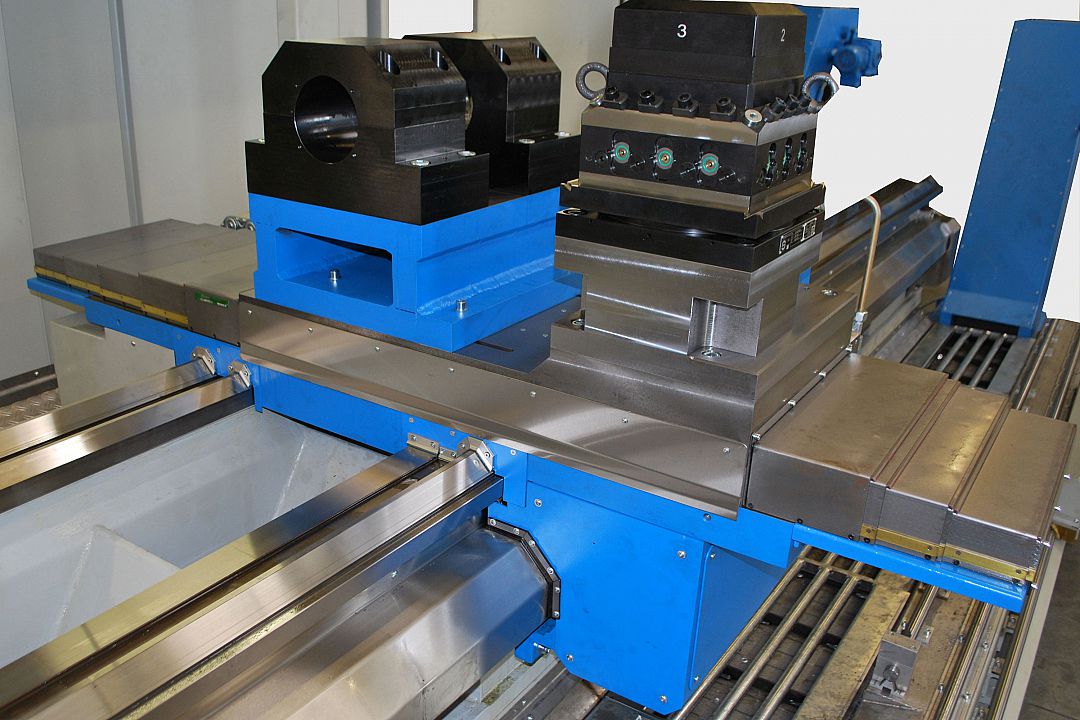

Stabiler Bettschlitten mit aufgebautem Revolver vor und Bohrstangenklemmlager hinter der Drehmitte als Sonderzubehör.

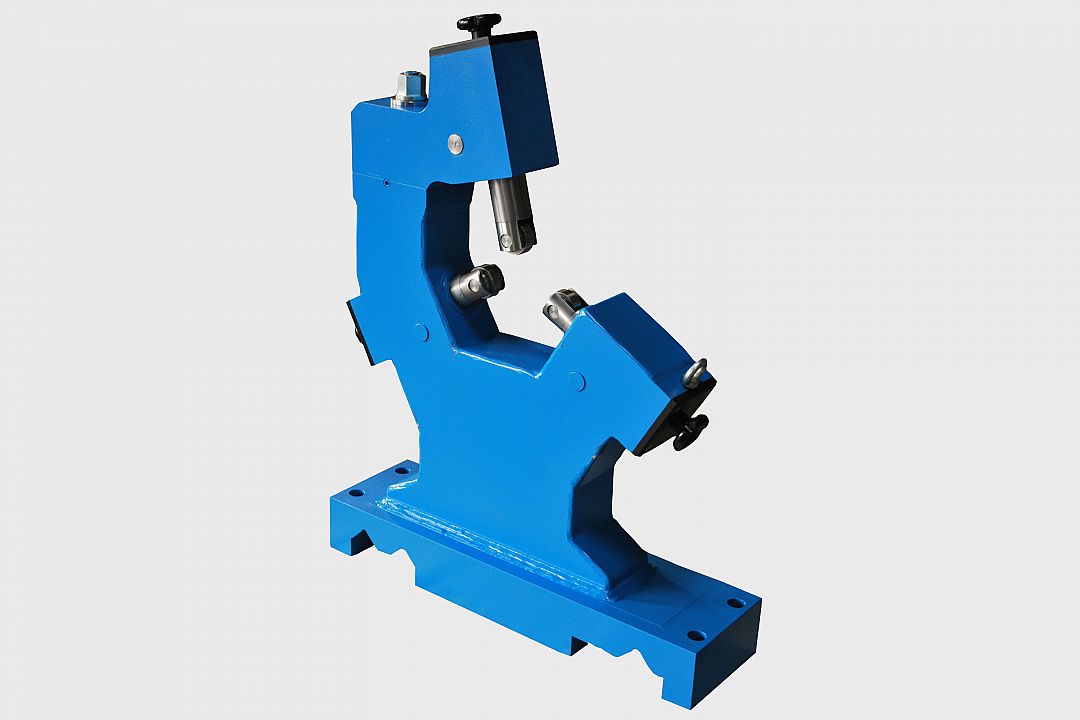

Als Option werden unterschiedliche Lünettenbauformen angeboten.

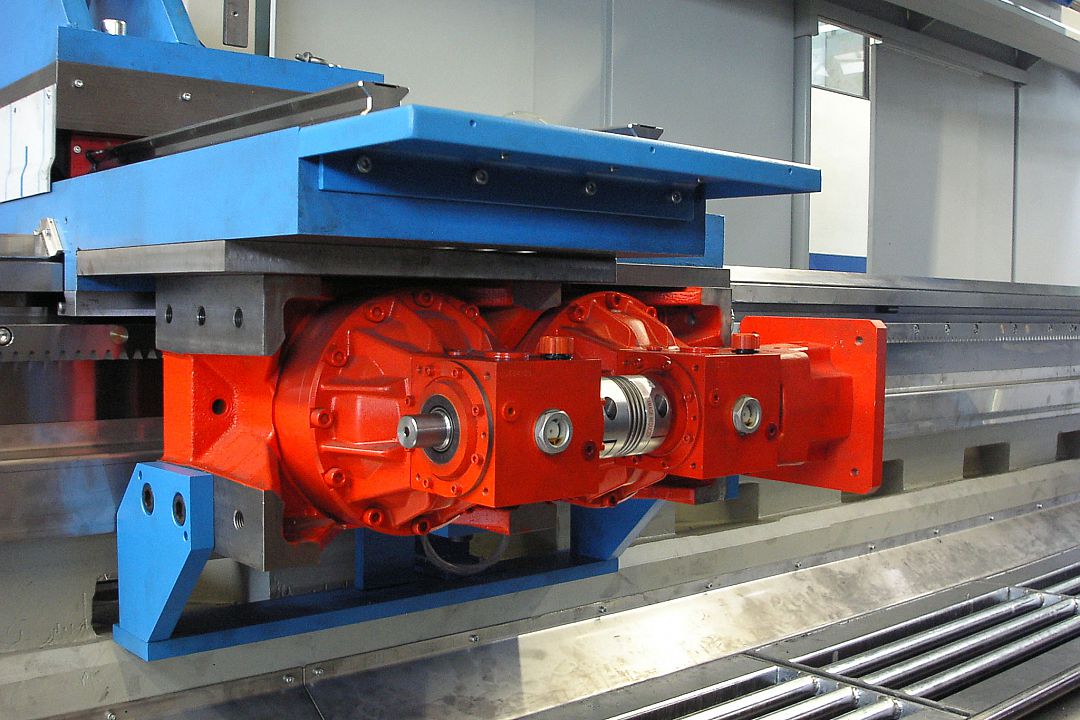

Ab Spitzenweite 5.000 mm Zahnstangenantrieb mit Getriebe.

Massiver Reitstock mit Pinole 160 mm, hier mit der Option hydraulischer Reitstock inkl. Bettklemmung und Option elektrisch verfahrbar.

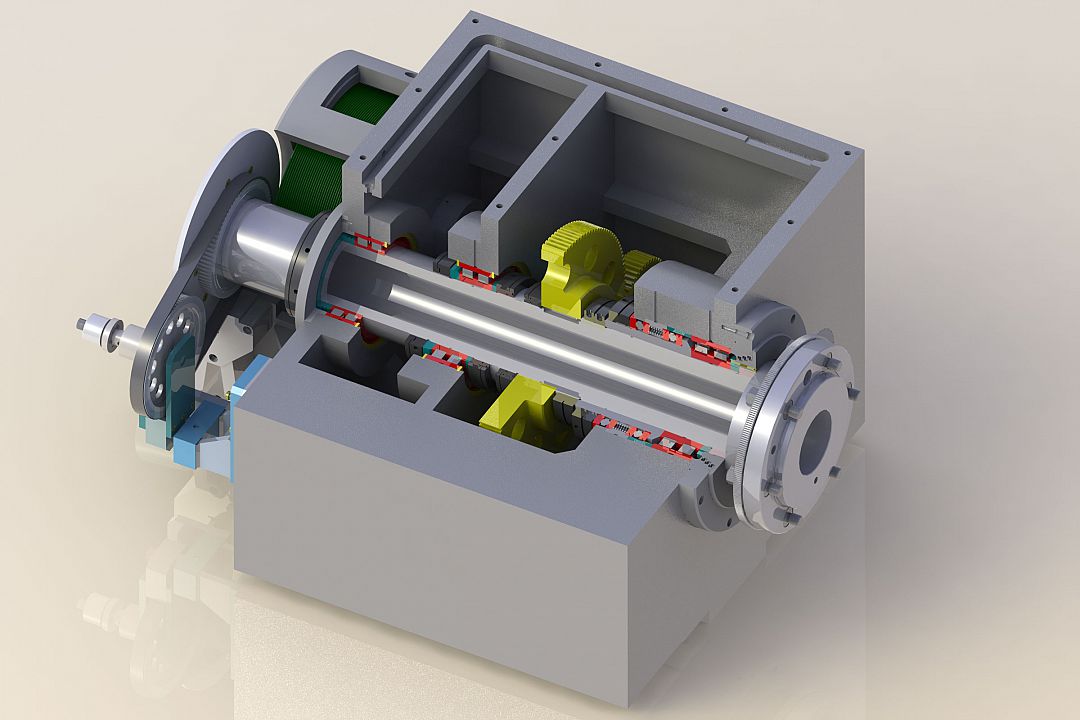

Massives Spindelkastengehäuse mit fester Zahnradübersetzung im Ölbad laufend. Thermische Trennung zwischen Lagerung und automatisch schaltendes Getriebe. Hauptspindel an 3 Position gelagert. Unterschiedliche Bohrungen als Option.

Kompakte Verkleidung umlaufend geschlossen, vorne Teleskoptüren an der Bedienerseite.

Z-Achsenantrieb über Kugelrollspindel mit angetriebener Mutter.

Stabiler Bettschlitten mit aufgebautem Revolver vor und Bohrstangenklemmlager hinter der Drehmitte als Sonderzubehör.

Als Option werden unterschiedliche Lünettenbauformen angeboten.

Ab Spitzenweite 5.000 mm Zahnstangenantrieb mit Getriebe.

Massiver Reitstock mit Pinole 160 mm, hier mit der Option hydraulischer Reitstock inkl. Bettklemmung und Option elektrisch verfahrbar.

Massives Spindelkastengehäuse mit fester Zahnradübersetzung im Ölbad laufend. Thermische Trennung zwischen Lagerung und automatisch schaltendes Getriebe. Hauptspindel an 3 Position gelagert. Unterschiedliche Bohrungen als Option.

Spezifikationen und Leistung

Spezifikationen

SLZ 1000E	Einheit	Wert
Umlauf Ø über Bett	mm	1.010
Umlauf Ø über Planschieber	mm	650
Bettbreite	mm	750
Spindelkopf nach DIN 55027	Gr.	15
Spindelbohrung Ø	mm	130 / 530 (Option)
Spindel Ø im vorderen Lager	mm	220 / 670 (Option)
Reitstock-Pinole Ø	mm	160
Reitstockhub	mm	315
Reitstock-Morsekegel	MK	6
Spitzenweite	mm	1.000 – 20.000

Leistung

SLZ 1000E	Einheit	Wert
Hauptantrieb	KW	46
Drehzahlbereich	1 / min	1 – 900

Maße
Länge	mm	3.800 + Spitzenweite
Breite	mm	3.300
Höhe	mm	2.550
