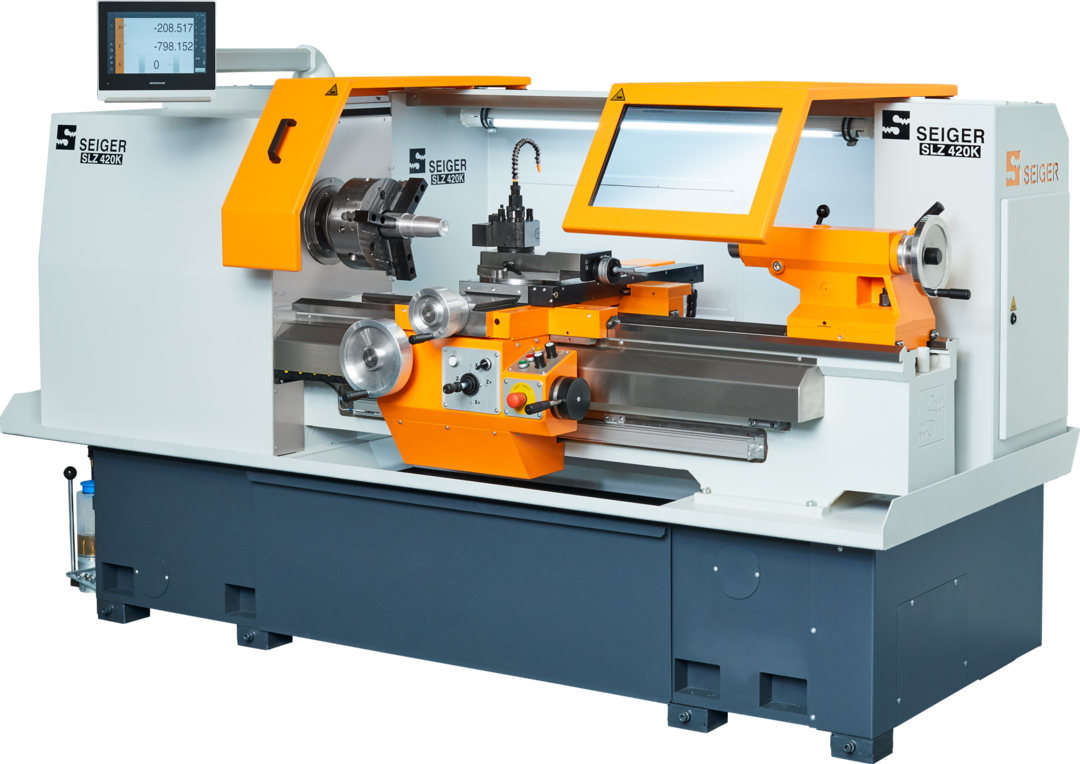

SLZ 420SK

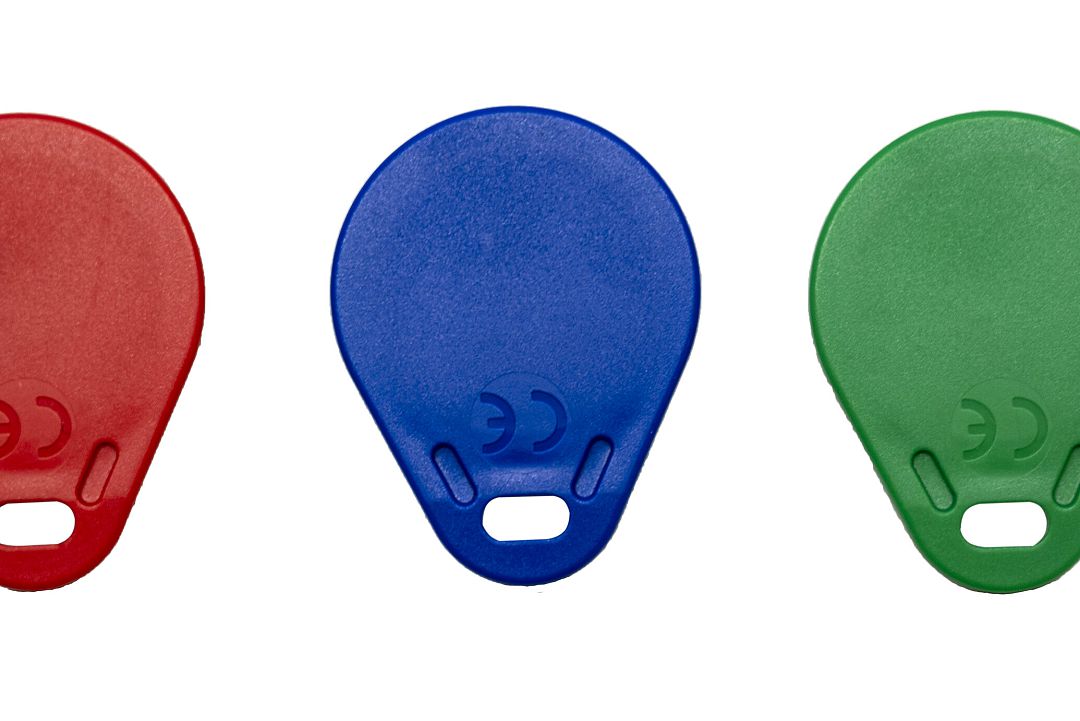

Servo-Konventionelle Drehmaschine – Modernste Technik für Einzelteilfertigung und Ausbildung - Mit integriertem Lesegerät zur Zugriffskontrolle: Perfekt für praxisnahe, sichere und zeitgemäße Ausbildungskonzepte
SLZ 420SK
Servo-Konventionelle Drehmaschine – Modernste Technik für Einzelteilfertigung und Ausbildung - Mit integriertem Lesegerät zur Zugriffskontrolle: Perfekt für praxisnahe, sichere und zeitgemäße Ausbildungskonzepte
Informationen
Allgemeine Informationen
- Verwindungssteifes Bett, aus hochwertigem Guss mit gehärteten feinstgeschliffenen Führungsbahnen und Glasmaßstab in der X-Achse. Bettbreite 350 mm
- Hohe Genauigkeit und Steifigkeit der Drehspindel durch Präzisions-Spindellagerung, Spindelbohrung Ø 80 mm Standard, Option Ø 93 mm

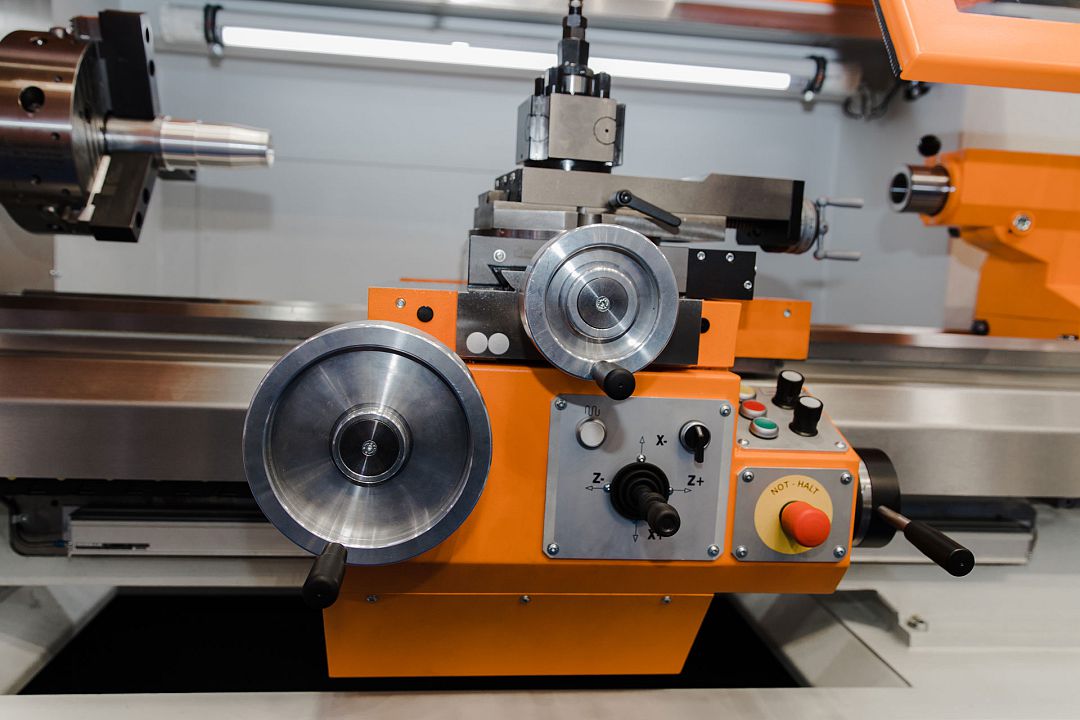

- Mechanische Handräder

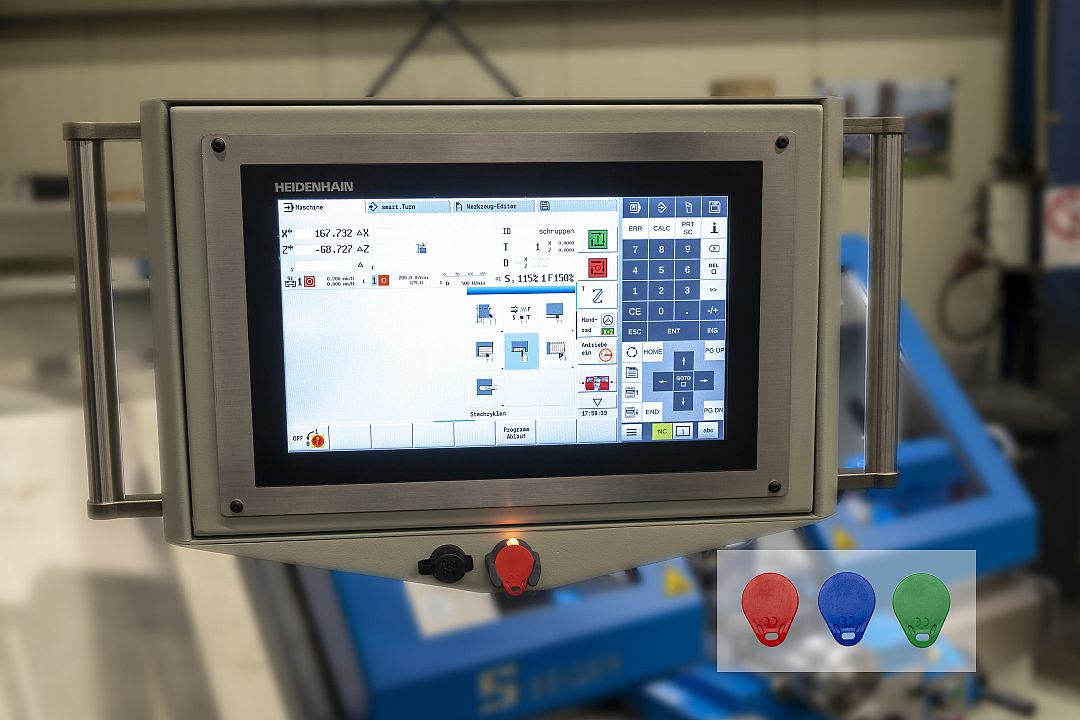

- Fabrikat Heidenhain 620 manuelle Steuerung
- nach DIN 8605 (Werkzeugmachergenauigkeit)
- Mit der SEIGER SK Baureihe können Sie den gesamten Inhalt der Bildungskette, in den Zerspanungsberufen Drehtechnik abbilden. Eine Maschine erweiterbar je nach Ausbildungsjahr.
- 1. Ausbaustufe: Anschlag fahren, Gewinde schneiden
- 2. Ausbaustufe: manuelle Zyklen
- 3. Ausbaustufe: Editieren von NC- Programmen im DIN/ISO Mode, Abarbeiten von Programmen in der Betriebsart Programmablauf
Features im Überblick
Fotos
Spezifikationen und Leistung
Spezifikationen
| SLZ 420SK | Einheit | Wert |
|---|---|---|
| Umlauf Ø über Bett | mm | 430 |
| Umlauf Ø über Planschieber | mm | 220 |
| Bettbreite | mm | 350 |
| Spindelkopf nach DIN 55027 | Gr. | 6 |
| Spindelbohrung Ø | mm | 80 / 93 (Option) |
| Spindel Ø im vorderen Lager | mm | 110 / 130 (Option) |

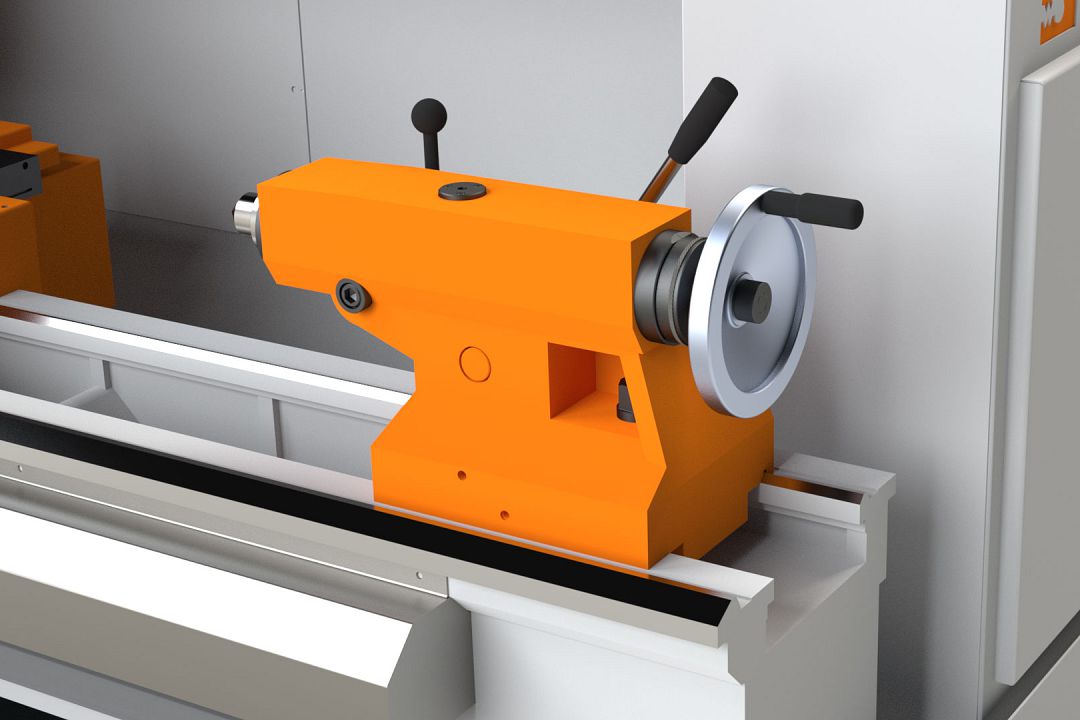

| Reitstock-Pinole Ø | mm | 70 |
| Reitstockhub | mm | 150 |
| Reitstock-Morsekegel | MK | 5 |
| Spitzenweite | mm | 1.000 / 1.500 / 2.000 |
Leistung
| SLZ 420SK | Einheit | Wert |
|---|---|---|
| Hauptantrieb | KW | 11 / 20 (Option) |
| Drehzahlbereich | 1/min | 1 – 3.000 |
| Maße | ||
| Länge | mm | 1.900 + Spitzenweite |
| Breite | mm | 1.500 |
| Höhe | mm | 1.600 |
