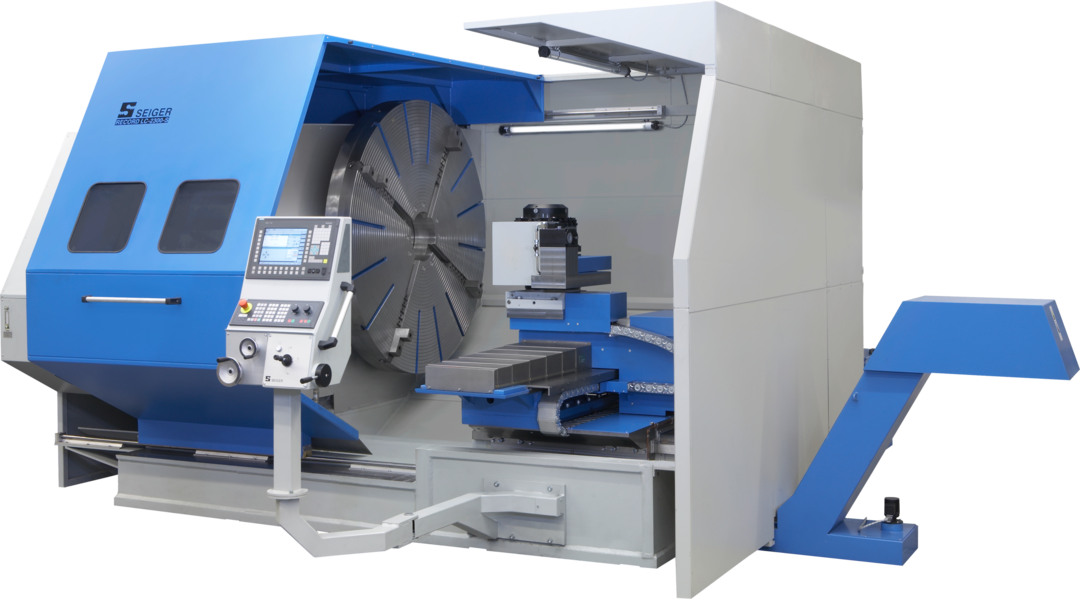

SPL 1400LC / SPL 1400CG

SEIGER Plan-Drehmaschine: Das Platzwunder für die wirtschaftliche Fertigung großer Durchmesser mit geringer Teilelänge

SEIGER Plan-Drehmaschine: Das Platzwunder für die wirtschaftliche Fertigung großer Durchmesser mit geringer Teilelänge

Anfrage senden Datenblatt herunterladen

Plandrehmaschine SPL 1400LC

Wahlweise mit CNC- oder Zyklen-Steuerung Siemens oder Heidenhain
Unterschiedliche Verfahrwege in den Achsen und verschiedene Spindelkästen
Verstellbarer Support für unterschiedliche Teilelängen
Unterschiedliche Verkleidungsvarianten als Teil- oder Vollverkleidung
CNC-Steuerung Heidenhain MANUALplus 620/640 oder Siemens 840D Solution Line Operate mit manuellen Funktionen

Plandrehmaschine SPL 1400CG

Wahlweise mit CNC- oder Zyklen-Steuerung
Unterschiedliche Verfahrwege in beiden Achsen und verschiedene Spindelkästen
Unterschiedliche Verkleidungsvarianten als Teil- oder Vollverkleidung
CNC-Steuerung Heidenhain MANUALplus 620/640 oder Siemens 840D Solution Line Operate mit manuellen Funktionen

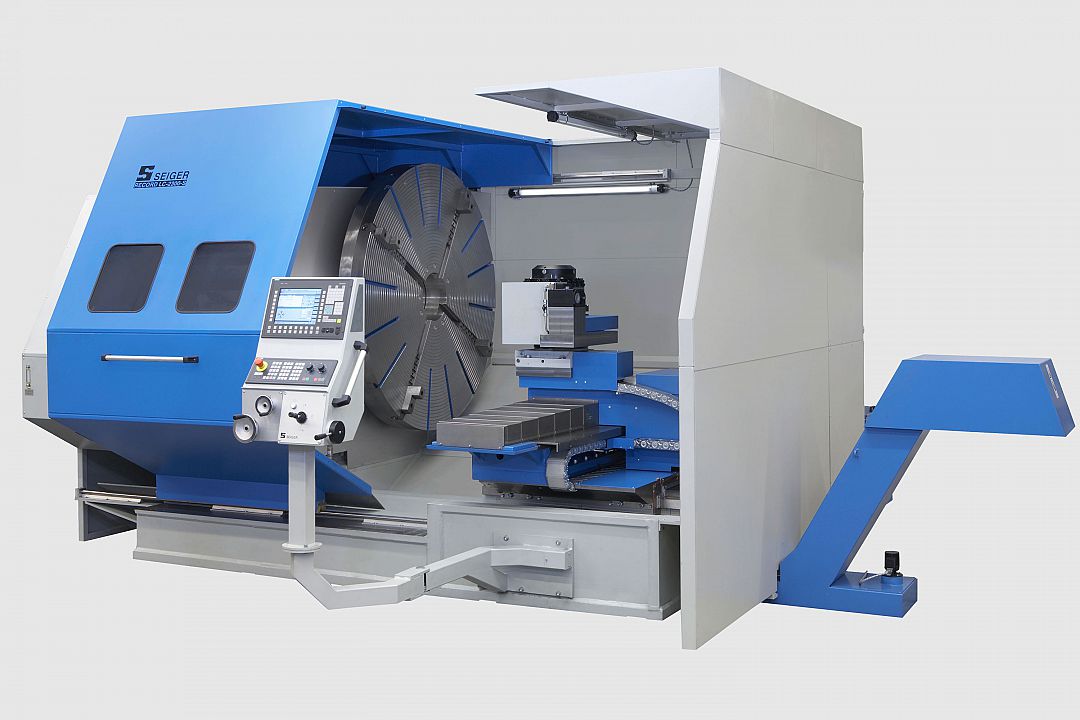

Plandrehmaschine SPL 2300-LC mit Schwenktisch und 2 Werkzeugsystemen zum Drehen und Bohren/Fräsen. Planscheibe Ø = 2000 mm.

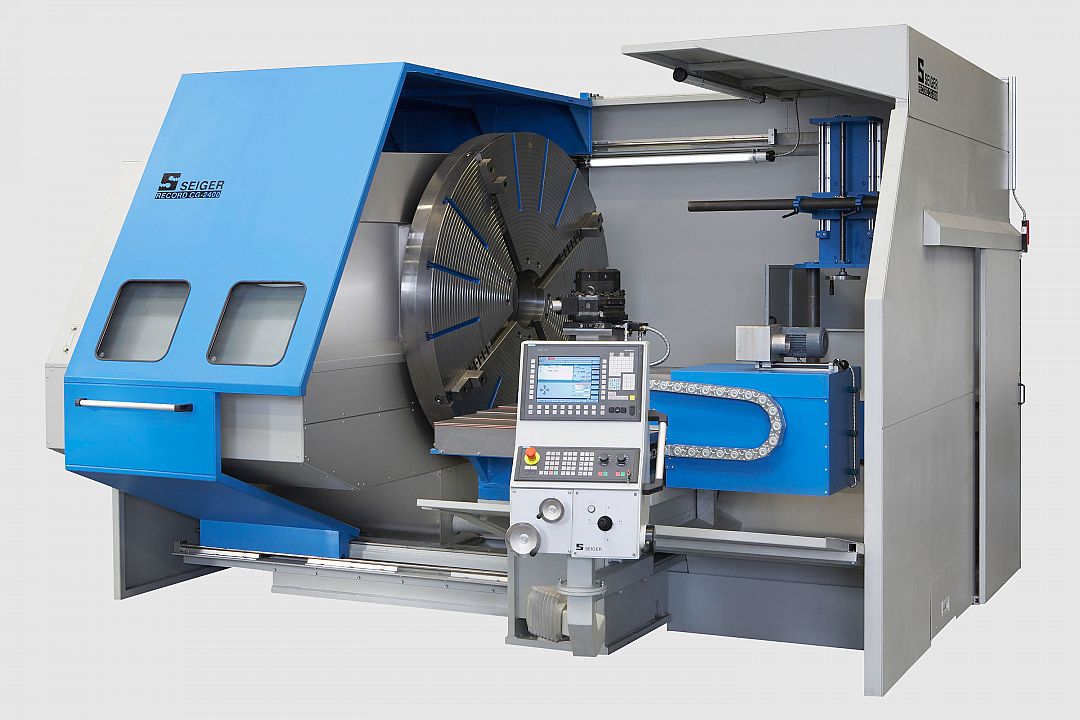

Plandrehmaschine SPL 2400-CG mit Werkstückfänger für Kunststoffringe.

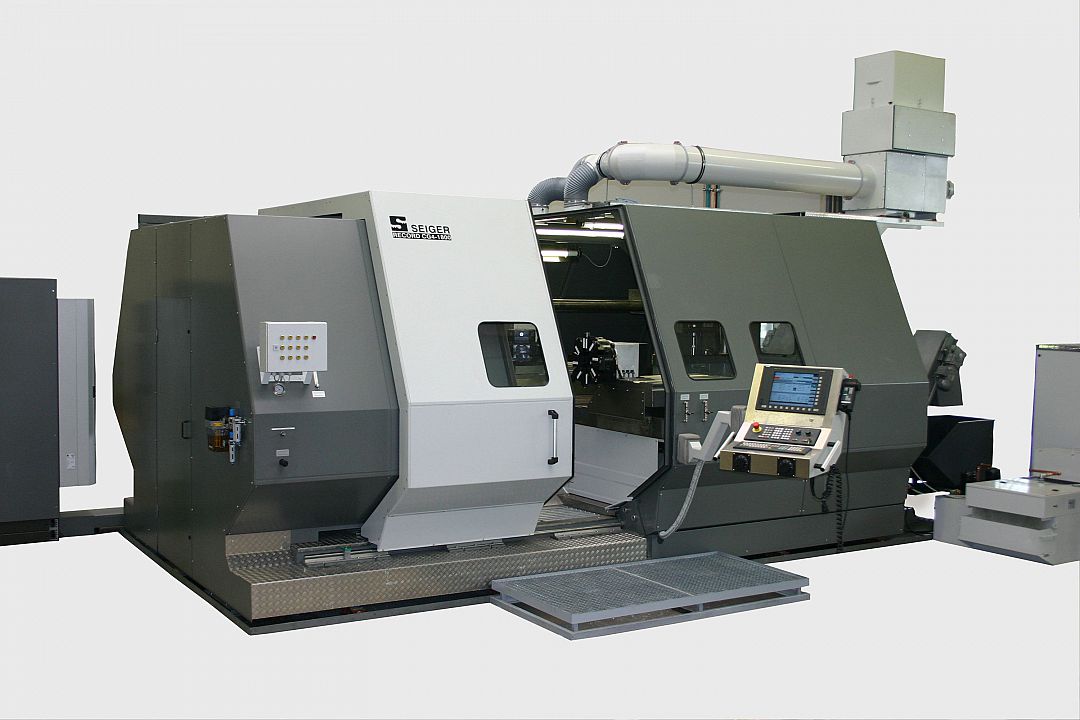

Plandrehmaschine als 4-Achsendrehmaschine mit 1800 mm Durchmesser und zwei Revolversystemen.

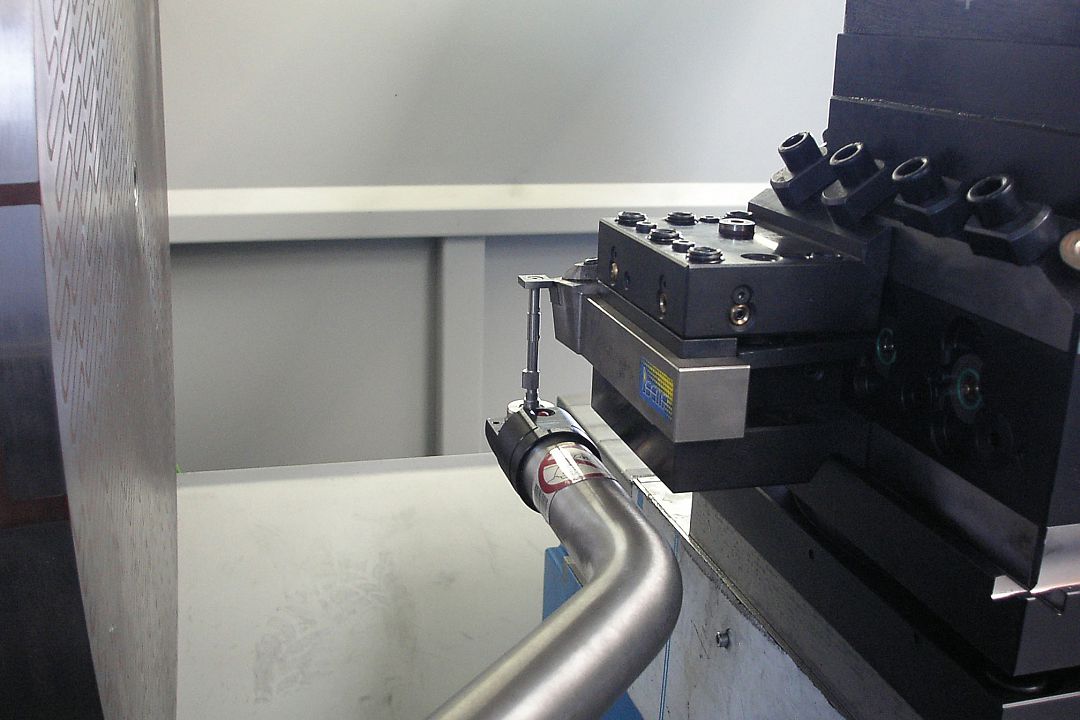

Werkzeugmessung in einer Plandrehmaschine zum vereinfachten Rüsten der Werkzeuge.

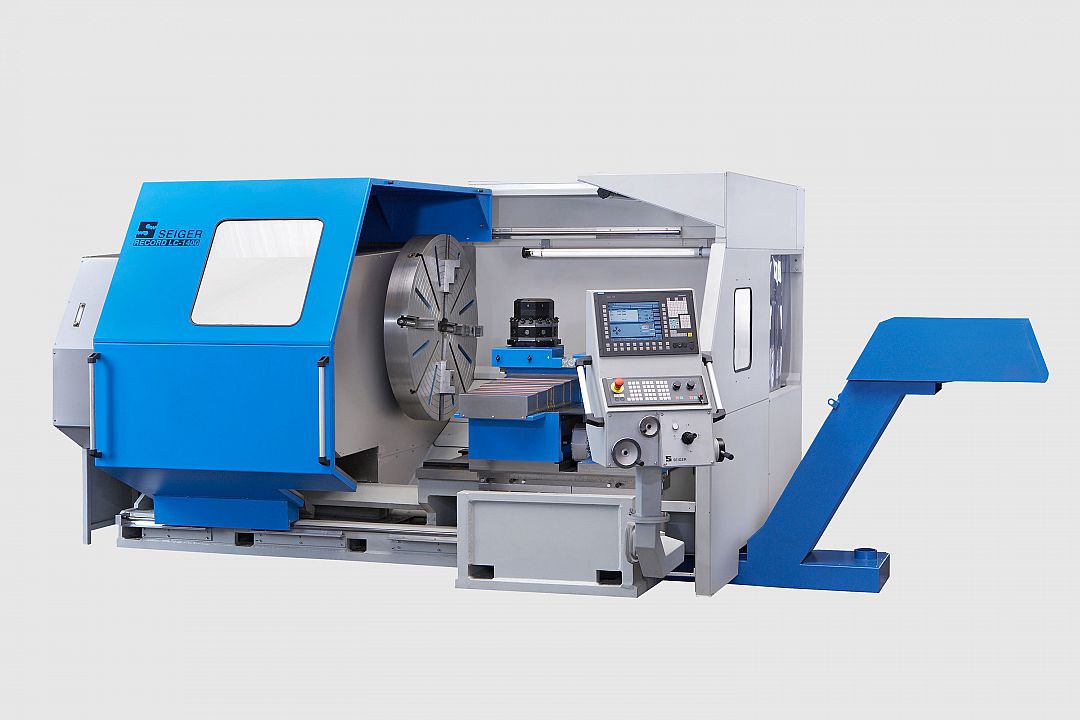

Plandrehmaschine SPL 1400-LC mit Kopfrevolver 8-fach inkl. Verstellachse unten, zum positionieren des Support auf optimierte Wege.

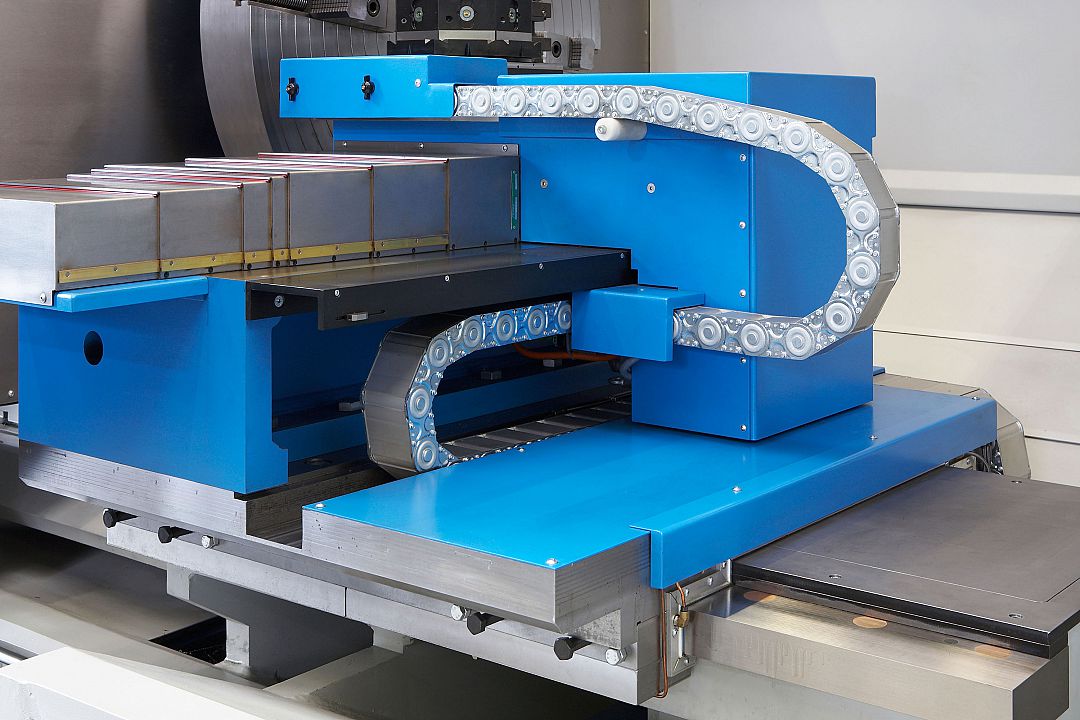

Support der SPL 1400 mit der Flachführung unten, als aufgeschraubte Führung aus Stahl gehärtet. Teleskopabdeckungen in beiden Drehachsen.

	Einheit	SPL 1400CG	SPL 1400LC
Umlauf Ø in der Brücke	mm	1.400 – 2.300	1.400 – 2.300
Umlauf Ø über den Wangenführungen	mm	–	1.000 – 1.900
Brückenöffnung	mm	300 – 900	300 – 1.500
Spindelkopf nach DIN 55027	Gr.	15 – 28 (Option)	15 – 28 (Option)
Spindelbohrung Ø	mm	130 – 530 (Option)	130 – 530 (Option)
Verfahrweg des Positioniersupport	mm	–	400 – 800
Arbeitsweg Planschlitten	mm	400 – 1.200	400 – 1.200
Arbeitsweg Längsschlitten	mm	300 – 800	300 – 800
